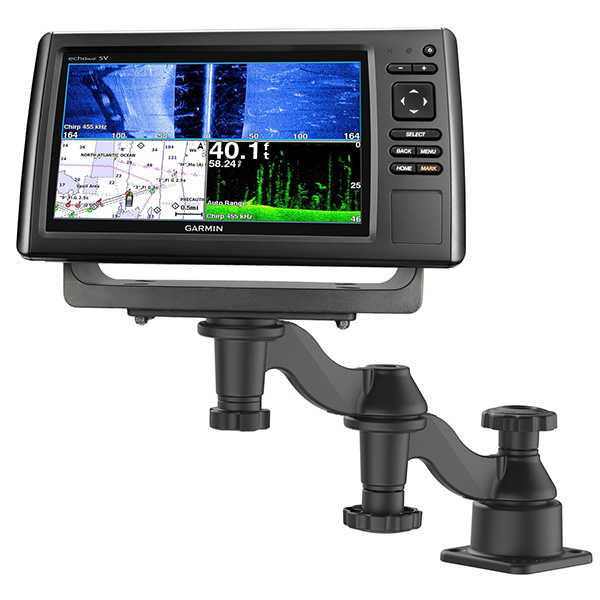

水平面に取付可能な、12インチのダブルスイングアームマウントです。

トップ面はユニバーサルマウント(品番:701118など)と同じホールパターンとなっており、様々な機器を取付することが出来ます。耐荷重も3.6kgまでと、大きめの機器もしっかり取付可能です。

また、取付面側とユニバーサルマウント側の2箇所に回転軸があり、360度のフレキシブルな調整が可能です。

※取り付けネジは付属していませんので別途ご用意ください。

-対応機種-

GARMIN
・echoMAP Chirp 72-95シリーズ
・ECHOMAP Plus 92-97シリーズ
・GPSMAP 722/722xs/742/742xs
・GPSMAP 922/8410（xsv）/8412（xsv）/8416（xsv）
・STRIKER Plus 5cv/7sv/Vivid 7cv(sv)
・STRIKER Plus 9sv/Vivid 9sv

HUMMINBIRD
　　・Apex 13/Helix 15
・Helix 8/9/10/12
・Solix 10/12/15

LOWRANCE
・HDS 7
・HDS　9/12
・HDS 10
・HDS 16
・Hook Reveal 7/9 Series
・Hook-9

その他メーカー
・本体側架台への穴あけにより取付可能な機種あり
※本体重量約3.6kgまで

など

-商品情報-

◆横型(水平面)取付タイプ
◆平面取付側サイズ:縦89mm×横89mm
　取付ネジ穴径:8.5mm×4ヶ所(ピッチ縦63mm×横63mm)
◆全高:約140mm
◆アーム長さ(全長):12インチ(約300mm/両ノブのセンター間の距離)
◆アーム長さ(1節):6インチ(約150mm/両ノブのセンター間の距離)
◆重量:約1.5kg
◆目安耐荷重:約3.6kg
◆アルミ製(一部を除く)

◇RAM® MOUNTS / Horizontal 12" Swing Arm Mount for Fishfinders & Plotters / #RAM-109H-1U

魚探架台 2次ステーション

▼参考イメージ
